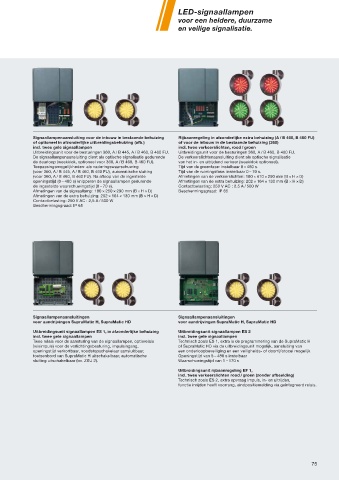

Page 75 - HORMANN ROLDEUREN / ROLHEKKEN
P. 75

LED-signaallampen
                                                                voor een heldere, duurzame
                                                                en veilige signalisatie.






















             Signaallampenaansluiting voor de inbouw in bestaande behuizing   Rijbaanregeling in afzonderlijke extra behuizing (A / B 460, B 460 FU)
             of optioneel in afzonderlijke uitbreidingsbehuizing (afb.)  of voor de inbouw in de bestaande behuizing (360)
             incl. twee gele signaallampen                      incl. twee verkeerslichten, rood / groen
             Uitbreidingsunit voor de besturingen 360, A / B 445, A / B 460, B 460 FU.   Uitbreidingsunit voor de besturingen 360, A / B 460, B 460 FU.
             De signaallampenaansluiting dient als optische signalisatie gedurende   De verkeerslichtenaansluiting dient als optische signalisatie
             de deurloop (weekklok, optioneel voor 360, A / B 460, B 460 FU).  van het in- en uitrijdend verkeer (weekklok optioneel).
             Toepassingsmogelijkheden: als naderingswaarschuwing   Tijd van de groenfase: instelbaar 0 – 480 s.
             (voor 360, A / B 445, A / B 460, B 460 FU), automatische sluiting   Tijd van de ruimingsfase: instelbaar 0 – 70 s.
             (voor 360, A / B 460, B 460 FU). Na afloop van de ingestelde   Afmetingen van de verkeerslichten: 180 × 410 × 290 mm (B × H × D)
             openingstijd (0 – 480 s) knipperen de signaallampen gedurende   Afmetingen van de extra behuizing: 202 × 164 × 130 mm (B × H × D)
             de ingestelde waarschuwingstijd (0 – 70 s).        Contactbelasting: 250 V AC : 2,5 A / 500 W
             Afmetingen van de signaallamp: 180 × 250 × 290 mm (B × H × D)  Beschermingsgraad: IP 65
             Afmetingen van de extra behuizing: 202 × 164 × 130 mm (B × H × D)
             Contactbelasting: 250 V AC : 2,5 A / 500 W
             Beschermingsgraad: IP 65






















             Signaallampenaansluitingen                         Signaallampenaansluitingen
             voor aandrijvingen SupraMatic H, SupraMatic HD     voor aandrijvingen SupraMatic H, SupraMatic HD
             Uitbreidingsunit signaallampen ES 1, in afzonderlijke behuizing  Uitbreidingsunit signaallampen ES 2
             incl. twee gele signaallampen                      incl. twee gele signaallampen
             Twee relais voor de aansturing van de signaallampen, optierelais   Technisch zoals ES 1, extra is de programmering van de SupraMatic H
             (wisimpuls) voor de verlichtingsbesturing, impulsingang,   of SupraMatic HD via de uitbreidingsunit mogelijk, aansluiting van
             openingstijd verkortbaar, noodstopschakelaar aansluitbaar,   een onderloopbeveiliging en een veiligheids- of doorrijfotocel mogelijk.
             toetsenbord van SupraMatic H uitschakelbaar, automatische   Openingstijd van 5 – 480 s instelbaar
             sluiting uitschakelbaar (bv. ZSU 2).               Waarschuwingstijd van 1 – 170 s
                                                                Uitbreidingsunit rijbaanregeling EF 1,
                                                                incl. twee verkeerslichten rood / groen (zonder afbeelding)
                                                                Technisch zoals ES 2, extra opvraag impuls, in- en uitrijden,
                                                                functie inrijden heeft voorrang, eindpositiemelding via geïntegreerd relais.
